日本官网猎鹰8行业应用案例之房屋立面检测
(一) 行业应用方向——房屋立面缺陷检测
住房问题一直以来是我国人民关注的重点。而我们在关心房价的同时却忽略了一个及其重要的问题，那就是房屋的质量。房屋质量直接影响了人民财产及生命安全，因此在房屋检测方面国家专门成立了各省市房屋质量检测机构。房屋检测的种类众多，在外墙表面检测中主要包含两个部分，一个是表面裂缝的检测，一个是墙体表面空鼓情况。墙面空鼓是指室内外墙面所使用底层或面层材料如乳胶漆、腻子、石膏、大白粉等由于施工工艺不当或者受潮等原因造成的墙面起泡，起翘，起鼓的现象。这种情况则会引起墙面表皮脱落，进而影响房屋整体安全和美观。而墙体严重的裂缝会导致墙体发生结构性的破坏甚至房屋倒塌，危害十分重大。目前房屋检测中心对于外墙表面的检测则大多数依然是人工吊篮进行近距离检测，检测作业准备复杂、受到环境干扰较多，施工工作量大且检测人员安全性低，因此各地房屋质量检测中心一直在寻找一种更简单有效的方法来进行房屋的外墙检测，随着近些年来无人机行业的快速发展，一种新型的无人机建筑立面检测方式应运而生。.png)
.png)

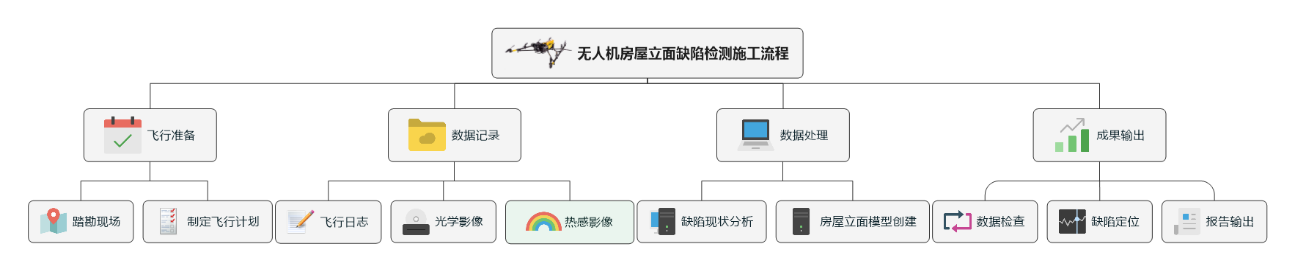

通过TOPCON Falcon8多旋翼无人机搭载红外热感相机以及高分辨率全画幅数码相机，在其超强抗磁干扰能力的支持下对房屋立面进行光感和热感影像的获取，并将获取的超清影像进行立面模型的创建，使用Falcon8无人机特有的热感配套的软件进行热感影像分析，找出立面空鼓部位并配合光学影像确定具体位置。在三维模型中，可以观察到毫米级的裂缝并进行裂缝长度的量算。
.png)

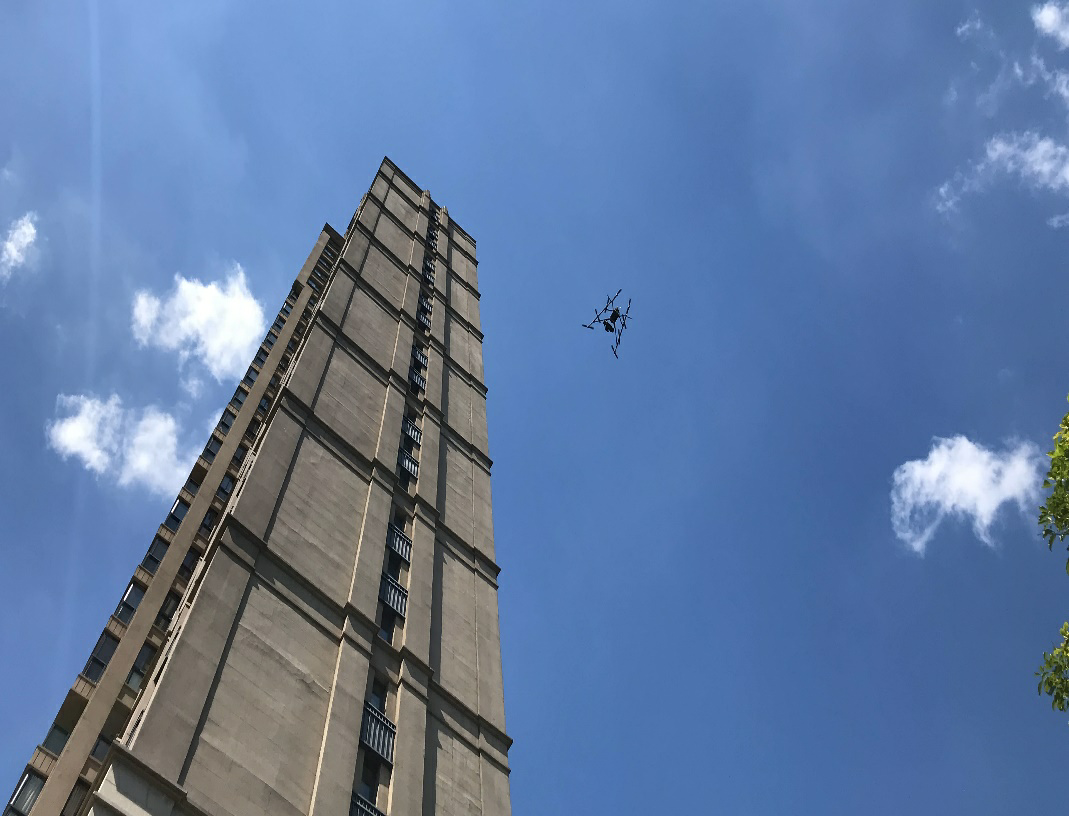

房屋立面缺陷检测案例——合肥某楼盘房屋立面检测
2018年12月，Falcon8飞行技术服务团队受江苏省某房屋检测中心委托，对合肥市某物业下属的房屋进行表面缺陷检测，共计4栋建筑、8面外墙，为业主提供所要检测房屋的立面模型、热感影像及分析成果，并提供检测报告。
.png)

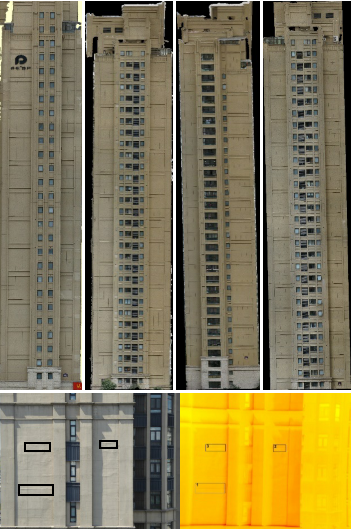

通过与委托单位的沟通，作业团队确定了以模型辅助缺陷定位的方式进行检测。民用住宅楼长边间距一般较长，但侧边间距一般不超过50米，因此对于动辄上百米的高层建筑来讲，随着高度的升高，无人机驾驶员的视觉误差及无人机避障能力会显著下降。通过Falcon8无人机超抗磁干扰能力加上高清图传进行外墙立面的近距离拍摄，相对于传统的检测方式，Falcon8无人机对于外墙缺陷的检测方式明显更快速、成本更低、安全系数更高。并且对于数据的保存相比传统方式来讲更加完整，不同时期的外墙情况对比也更加的方便快捷。.png)

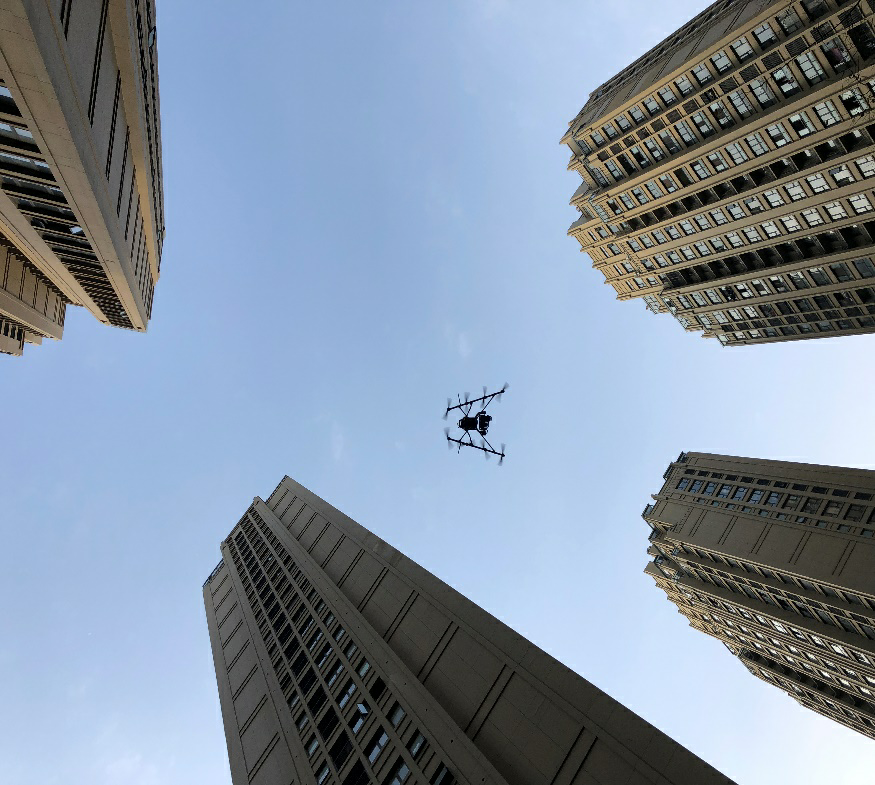

房屋立面缺陷检测成功案例——上海某小区房屋立面检测
2018年9月，Falcon8飞行技术服务团队受某检测单位委托，对上海市某小区内建筑进行表面缺陷检测，共计4栋建筑、8面外墙，为业主提供所要检测房屋的立面模型、热感影像及分析成果，并提供检测报告。
.png)

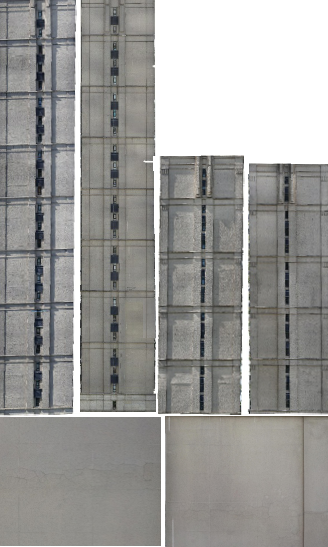

受制于本小区作业环境的影响，传统吊篮检测的方式经常受到干扰，坚持使用传统检测方式成本较为高昂，并且需要提前对住户进行通知报备，影响住户生活。因此业主方希望通过Falcon8无人机来进行外墙立面的影像获取，进而通过高清影像进行缺陷的分析。根据业主方的需要，通过Falcon8无人机延作业墙面执行75%重叠度自动影像获取，并创建的毫米级的高精度立面模型就可以十分清晰而直观的进行外墙立面的现状观看与检查，并且可以通过模型来进行裂缝的量算以及其他缺陷的面积量算，尽用时2天就完成业主原计划一周的工作量，圆满完成业主方的任务要求；.jpg)
住房问题一直以来是我国人民关注的重点。而我们在关心房价的同时却忽略了一个及其重要的问题，那就是房屋的质量。房屋质量直接影响了人民财产及生命安全，因此在房屋检测方面国家专门成立了各省市房屋质量检测机构。房屋检测的种类众多，在外墙表面检测中主要包含两个部分，一个是表面裂缝的检测，一个是墙体表面空鼓情况。墙面空鼓是指室内外墙面所使用底层或面层材料如乳胶漆、腻子、石膏、大白粉等由于施工工艺不当或者受潮等原因造成的墙面起泡，起翘，起鼓的现象。这种情况则会引起墙面表皮脱落，进而影响房屋整体安全和美观。而墙体严重的裂缝会导致墙体发生结构性的破坏甚至房屋倒塌，危害十分重大。目前房屋检测中心对于外墙表面的检测则大多数依然是人工吊篮进行近距离检测，检测作业准备复杂、受到环境干扰较多，施工工作量大且检测人员安全性低，因此各地房屋质量检测中心一直在寻找一种更简单有效的方法来进行房屋的外墙检测，随着近些年来无人机行业的快速发展，一种新型的无人机建筑立面检测方式应运而生。
通过TOPCON Falcon8多旋翼无人机搭载红外热感相机以及高分辨率全画幅数码相机，在其超强抗磁干扰能力的支持下对房屋立面进行光感和热感影像的获取，并将获取的超清影像进行立面模型的创建，使用Falcon8无人机特有的热感配套的软件进行热感影像分析，找出立面空鼓部位并配合光学影像确定具体位置。在三维模型中，可以观察到毫米级的裂缝并进行裂缝长度的量算。
房屋立面缺陷检测案例——合肥某楼盘房屋立面检测
2018年12月，Falcon8飞行技术服务团队受江苏省某房屋检测中心委托，对合肥市某物业下属的房屋进行表面缺陷检测，共计4栋建筑、8面外墙，为业主提供所要检测房屋的立面模型、热感影像及分析成果，并提供检测报告。
施工时间：2018年12月
施工地点：安徽省合肥市
作业设备：TopconFalcon8无人机
作业人员：2名（操作手+观察员）
天气条件：风力四级，0℃
作业时间：3个小时
飞行架次：8架次
影像数据：960/幅
后处理时间：2个工作日
数据成果：房屋外墙高精度模型通过与委托单位的沟通，作业团队确定了以模型辅助缺陷定位的方式进行检测。民用住宅楼长边间距一般较长，但侧边间距一般不超过50米，因此对于动辄上百米的高层建筑来讲，随着高度的升高，无人机驾驶员的视觉误差及无人机避障能力会显著下降。通过Falcon8无人机超抗磁干扰能力加上高清图传进行外墙立面的近距离拍摄，相对于传统的检测方式，Falcon8无人机对于外墙缺陷的检测方式明显更快速、成本更低、安全系数更高。并且对于数据的保存相比传统方式来讲更加完整，不同时期的外墙情况对比也更加的方便快捷。
房屋立面缺陷检测成功案例——上海某小区房屋立面检测
2018年9月，Falcon8飞行技术服务团队受某检测单位委托，对上海市某小区内建筑进行表面缺陷检测，共计4栋建筑、8面外墙，为业主提供所要检测房屋的立面模型、热感影像及分析成果，并提供检测报告。
施工时间：2018年9月
施工地点：上海市嘉定区
作业设备：Topcon Falcon8 无人机
作业人员：2名（操作手+观察员）
天气条件：风力四级，20℃
作业时间：3个小时
飞行架次：6架次
影像数据：734/幅
后处理时间：2个工作日
数据成果：房屋外墙高精度模型受制于本小区作业环境的影响，传统吊篮检测的方式经常受到干扰，坚持使用传统检测方式成本较为高昂，并且需要提前对住户进行通知报备，影响住户生活。因此业主方希望通过Falcon8无人机来进行外墙立面的影像获取，进而通过高清影像进行缺陷的分析。根据业主方的需要，通过Falcon8无人机延作业墙面执行75%重叠度自动影像获取，并创建的毫米级的高精度立面模型就可以十分清晰而直观的进行外墙立面的现状观看与检查，并且可以通过模型来进行裂缝的量算以及其他缺陷的面积量算，尽用时2天就完成业主原计划一周的工作量，圆满完成业主方的任务要求；
